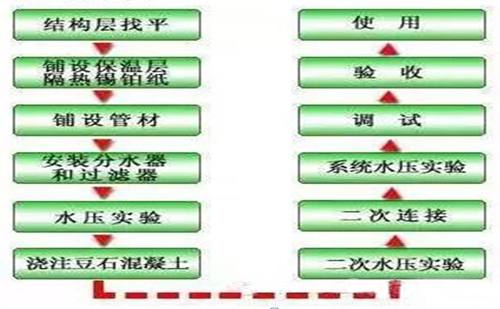

1.PE-RT地暖管施工流程圖

PE-RT地暖管施工流程圖

2.安裝地暖管之前首先要對地面進行找平，其次要在地面鋪設一層隔熱板或設有復合面層的隔熱板，將隔熱層鋪設平整，并用鋼釘固定。

3.在配管時要依據室內面積大小以及溫度需要來進行配管，室內配管主要有以下幾種方式：直熱式、旋風式復式、往復式、旋風式單式等。

PE-RT地暖管

4.PE-RT管材彎曲時無需加熱，用雙手即可彎曲，雙手握住管材，輕輕彎曲到所需角度后，地暖管的彎曲半徑不小于管道外徑的8倍，使用固定卡子固定即可，彎曲處每間隔300px用卡釘固定。

5.管線鋪設時要按照設計要求進行鋪設，鋪設的管道要求橫平豎直，且都在同一直線上，并在隔熱層的標識處進行固定，直管處每間隔1250px用卡釘進行固定，防止管材變形。

6.當一個房間的地暖管鋪設完畢后，依次按照順序鋪設鋼絲網，灌輸水泥砂漿，在鋪設地面，由原始地面鋪至地面的高度為70-100mm，鋪設鋼絲網能夠將地暖管散發的熱量有效的、均勻的散發出來，保持地板的受熱均勻，鋪設的鋼絲網宜采用直徑2.5mm，網格長、寬為50mm的鋼絲網。

7.當所有的管材安裝完畢后，將各個房間安裝的管材統一匯集至分水器安裝處，為防止局部地面溫度過高，加熱管始末端穿出地面距分水器1m長的管段，應設置套管等保溫措施，也能夠有效的防止在鋪設地板的時候，地板邊緣對管材造成劃傷，避免以后使用過程中出現漏水等現象。

8.安裝分水器時要將分水器固定于墻壁或專用箱體內，當水平安裝時，分水器在上，集水器在下，中心距為200mm，集水器中心距地面不小于300mm；當垂直安裝時分水器下端距地面應不小于150mm，地暖管與分水器牢固連接后，應對每一環路逐一進行清洗，直至管道內流出清水為至。

9.管材安裝完畢后，應在管材隱蔽前必須對管材進行水壓試驗，試壓前應通過分水器將水緩慢注水，同時將管道內空氣排空，試驗壓力為管材工作壓力的1.5倍，并且不能小于0.6MPa，當澆入混凝土填充層之前和混凝土填充層養護期過后，分別進行系統水壓試驗，試驗壓力應以系統頂點工作壓力加0.2MPa，且系統頂點的試驗壓力不小于0.4MPa。

10.管道試壓完畢后需要對管道進行打混凝土覆蓋，為防止在試壓過程中混凝土中的石塊將管材震裂，所以當澆入混凝土填充層之前和混凝土填充層時，按照標準在打混凝土過程中同時需要對管材進行施壓，壓力不小于0.6Mpa，即使管材出現裂痕也能夠及時發現，進行搶修，防止以后使用過程中出現漏水現象。
